Kalau kamu ingin membangun, membeli, atau sekadar memahami mesin CNC Router secara lebih mendalam, pengetahuan tentang komponen-komponennya adalah fondasi yang wajib kamu miliki. Setiap bagian punya peran spesifik, dan pilihan komponen yang tepat akan sangat menentukan performa, presisi, dan umur panjang mesinmu.

Artikel ini membahas tuntas setiap komponen utama mesin CNC Router — apa fungsinya, apa saja jenisnya, dan bagaimana cara memilih yang sesuai kebutuhan. Jika kamu belum tahu sama sekali apa itu mesin CNC Router, mulai dulu dari sini: Apa Itu Mesin CNC Router? Panduan Lengkap untuk Pemula hingga Maker.

1. Frame (Rangka Mesin)

Frame adalah tulang punggung mesin CNC Router. Semua komponen lain terpasang di atasnya, dan kekakuan frame secara langsung mempengaruhi presisi pemotongan. Frame yang flexing atau bergetar akan menyebabkan hasil potongan yang tidak rata dan aus komponen lebih cepat.

Jenis Material Frame

Aluminium Ekstrusi (Profil V-Slot / T-Slot) — Paling umum untuk mesin desktop dan mid-size. Ringan, mudah dirakit, dan modular. Kelemahannya adalah kurang kaku untuk mesin besar atau pemotongan material keras seperti aluminium tebal.

Besi Hollow / Square Tube — Lebih berat tapi lebih kaku dari aluminium ekstrusi. Banyak digunakan untuk mesin ukuran 6090 ke atas. Butuh las atau baut untuk konstruksinya.

Besi Cor / Cast Iron — Level industri. Sangat kaku dan berat, tahan getaran. Umumnya pada mesin 1325 ke atas untuk produksi furnitur. Mahal tapi paling tahan lama.

Tips memilih frame: Untuk pemula dengan budget terbatas, aluminium ekstrusi sudah cukup baik untuk kayu dan akrilik. Jika targetmu adalah produksi semi-profesional atau sering memotong aluminium, pertimbangkan frame besi hollow atau besi cor.

2. Sistem Linear Motion (Rail dan Bearing)

Sistem linear motion adalah komponen yang memungkinkan sumbu X, Y, dan Z bergerak secara mulus dan presisi. Ini adalah komponen yang sering diremehkan padahal punya dampak besar terhadap kualitas hasil kerja.

Jenis Sistem Linear Motion

V-Slot + Roda POM (V-Wheel) — Paling murah dan mudah. Roda polimer berjalan di alur V profil aluminium. Cocok untuk mesin desktop ringan. Kelemahannya: cepat aus dan kurang presisi untuk jangka panjang.

Round Rail + Linear Bearing (LM8UU/LM12UU) — Menggunakan rod baja bundar dengan bearing bola di dalamnya. Lebih baik dari V-wheel, tapi masih rentan terhadap defleksi (lendutan) pada jarak panjang.

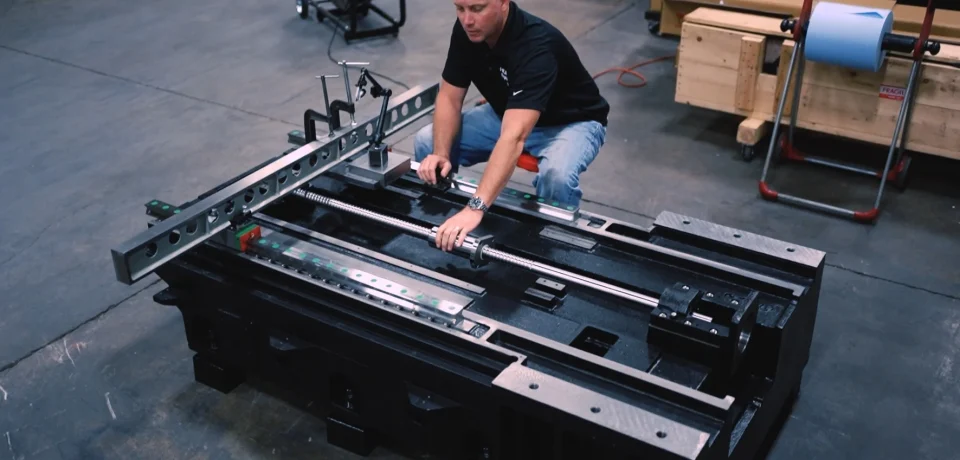

Linear Guide Rail (HGR/MGN Series) — Ini adalah standar industri yang sesungguhnya. Rail baja presisi dengan carriage bearing yang sangat rendah backlash. HGR20 atau MGN15 adalah ukuran yang umum untuk mesin mid-size. Lebih mahal tapi jauh lebih presisi dan tahan lama.

Tips: Jika budget memungkinkan, langsung pilih linear guide rail dari awal. Mengupgrade sistem linear motion di kemudian hari memerlukan bongkar ulang yang memakan waktu dan biaya.

3. Motor Penggerak: Stepper vs Servo

Motor adalah “otot” mesin CNC Router. Ada dua jenis utama yang digunakan:

Motor Stepper

Motor stepper bergerak dalam langkah-langkah diskrit (step). Setiap step biasanya 1,8° (200 step per putaran). Dengan microstepping, resolusi bisa ditingkatkan menjadi 1/16 atau bahkan 1/32 step.

Kelebihan: murah, tidak butuh encoder, kontrol mudah. Kekurangan: bisa kehilangan langkah (missed steps) jika beban terlalu berat atau akselerasi terlalu tinggi. Torsi berkurang signifikan di kecepatan tinggi.

Motor stepper yang umum digunakan: NEMA 17 (untuk mesin kecil) dan NEMA 23 (untuk mesin mid-size). Untuk sumbu Z atau mesin besar, kadang digunakan NEMA 34.

Motor Servo (AC/DC Servo)

Motor servo menggunakan encoder untuk closed-loop control — mesin tahu persis di mana posisi motor berada dan bisa koreksi sendiri jika ada kesalahan. Lebih cepat, lebih presisi, dan tidak kehilangan langkah.

Kekurangan: jauh lebih mahal dan sistem kontrol lebih kompleks. Umumnya digunakan di mesin industri atau mesin CNC yang butuh performa tinggi.

Untuk mayoritas maker dan UMKM, motor stepper NEMA 23 sudah sangat mencukupi — asal driver dan parameter dikonfigurasi dengan benar.

4. Driver Motor Stepper

Driver adalah modul elektronik yang menerima sinyal dari controller board dan mengubahnya menjadi arus listrik untuk menggerakkan motor stepper. Pemilihan driver yang tepat sangat penting untuk performa dan kehalisan gerakan motor.

Jenis Driver yang Umum Digunakan

TB6600 — Driver populer dan terjangkau, mendukung microstepping hingga 1/32. Cocok untuk NEMA 17 dan NEMA 23 arus rendah-menengah. Ini adalah driver yang kompatibel dengan controller board Urban Creator.

DM542 / DM556 — Driver digital yang lebih halus dan lebih stabil dari TB6600. Arus lebih besar, panas lebih rendah. Pilihan bagus untuk upgrade mesin.

TMC2208 / TMC2209 — Driver dengan teknologi StealthChop, sangat senyap. Populer di 3D printer dan CNC desktop. Kurang cocok untuk arus tinggi mesin besar.

5. Spindle

Spindle adalah motor yang memutar mata potong (endmill/bit). Ini adalah komponen yang secara langsung berkontak dengan material. Kecepatan putar (RPM), torsi, dan presisi spindle sangat menentukan kualitas hasil pemotongan.

Jenis Spindle

DC Spindle (500W–800W) — Paling umum untuk mesin desktop. Sederhana, harganya murah. Dikendalikan lewat sinyal PWM dari controller. Cocok untuk kayu lunak, plastik, dan akrilik.

AC Spindle + VFD (1,5kW–3,5kW) — Standar untuk mesin mid-size hingga industri. Motor 3-phase dikendalikan oleh VFD (Variable Frequency Drive) yang bisa mengatur kecepatan putar dengan sangat halus. Lebih tahan lama, pendinginan air tersedia. Ini adalah kombinasi yang direkomendasikan untuk produksi serius.

Router Kayu (Makita, Bosch, dll.) — Beberapa maker menggunakan router kayu biasa sebagai spindle. Murah dan daya besar, tapi bising, umur bearing lebih pendek, dan sulit diintegrasikan dengan kontrol kecepatan otomatis.

6. Sistem Transmisi: Lead Screw vs Rack & Pinion vs Belt

Sistem transmisi adalah mekanisme yang mengubah putaran motor menjadi gerakan linear pada sumbu mesin.

Lead Screw (Ulir Penggerak) — Ulir trapesium atau ball screw yang mengubah rotasi menjadi gerak linear. Presisi tinggi, backlash rendah (terutama ball screw), tapi kecepatan gerak terbatas. Cocok untuk sumbu Z dan mesin ukuran kecil-menengah.

Rack & Pinion — Gear lurus bergerak di atas rel bergerigi. Bisa mencapai kecepatan tinggi. Umum pada mesin industri besar 1325+. Membutuhkan pelumasan rutin.

Belt & Pulley (GT2) — Paling murah dan mudah dipasang. Digunakan di mesin desktop. Kecepatan tinggi tapi presisi lebih rendah dari lead screw. Rentan stretch jika tensioner tidak tepat.

7. Controller Board

Controller board adalah otak mesin CNC Router. Ia menerima G-code dari komputer atau software, lalu menerjemahkannya menjadi sinyal step/direction untuk driver motor, sinyal PWM untuk spindle, dan membaca input dari limit switch serta probe.

Ada berbagai platform controller yang populer:

• Arduino + GRBL — Paling mudah untuk pemula, banyak resource online, tapi terbatas untuk fitur lanjutan
• STM32 + GrblHAL — Ini yang digunakan Urban Creator. Lebih powerful, support closed-loop, dan banyak fitur industri seperti spindle sync, tool change, hingga THC
• ESP32 + GrblHAL/FluidNC — Wireless, cocok untuk mesin yang butuh koneksi WiFi atau Bluetooth
• MACH3/MACH4 + Motion Controller — Solusi PC-based untuk mesin industri dengan fitur sangat lengkap

Controller board Urban Creator menggunakan STM32 BlackPill dengan firmware GrblHAL — dirancang khusus untuk pasar Indonesia dengan dukungan teknis yang tersedia.

8. Power Supply

Sumber daya listrik untuk semua komponen elektronik mesin. Power supply yang tidak memadai akan menyebabkan motor kehilangan torsi, tegangan drop, atau bahkan kerusakan komponen.

Yang perlu diperhatikan:

• Tegangan harus sesuai spesifikasi motor dan driver (biasanya 24V atau 36V untuk stepper)
• Arus (ampere) harus cukup untuk semua motor dijumlah, ditambah 20–30% margin
• Gunakan power supply yang sudah bersertifikat, bukan yang abal-abal
• Pisahkan PSU untuk logika controller dan PSU untuk motor jika memungkinkan

9. Limit Switch dan Probe

Limit Switch adalah sensor yang memberitahu controller bahwa sumbu sudah mencapai batas pergerakan (home position atau over-travel). Penting untuk fitur homing otomatis dan perlindungan mesin dari tabrakan.

Ada dua jenis utama: mechanical limit switch (murah, cukup akurat) dan proximity sensor induktif (lebih akurat, tahan debu dan cairan, tapi lebih mahal).

Probe / Touch Plate adalah sensor untuk mendeteksi posisi Z secara akurat — berguna untuk tool length offset dan probing permukaan benda kerja.

10. Dust Collection dan Cooling

Ini sering dianggap aksesori, padahal sangat penting untuk performa dan umur panjang mesin:

Dust shoe + vakum — Mengumpulkan serbuk kayu dan debu langsung dari titik pemotongan. Mencegah debu masuk ke bearing dan rail.

Pendingin spindle air (Water cooling) — Untuk spindle AC berpendingin air, sistem sirkulasi air dengan pompa dan reservoir diperlukan. Menjaga suhu spindle tetap rendah untuk umur bearing lebih panjang.

Air Blast / Misting — Untuk pemotongan aluminium, aliran udara atau mist cutting fluid sangat membantu mencegah chip menempel dan memperpanjang umur endmill.

Ringkasan: Komponen vs Level Mesin

Komponen	Mesin Desktop (Hobi)	Mesin Mid-size	Mesin Industri
Frame	Aluminium ekstrusi	Besi hollow	Besi cor
Linear Motion	V-wheel / round rail	Linear guide HGR	Linear guide HGR precision
Motor	NEMA 17 stepper	NEMA 23 stepper	AC Servo
Spindle	DC 500W	AC 1,5–2,2kW + VFD	AC 3,5–7,5kW + VFD
Transmisi	Belt GT2	Lead screw / rack	Rack & pinion presisi
Controller	Arduino GRBL	STM32 GrblHAL	MACH4 / Industrial

Kesimpulan

Memahami komponen mesin CNC Router bukan hanya penting saat merakit — tapi juga saat membeli mesin jadi, melakukan upgrade, atau troubleshooting masalah. Setiap komponen punya dampak langsung terhadap presisi, kecepatan, dan umur mesin.

Selanjutnya, pelajari bagaimana semua komponen ini bekerja bersama lewat artikel: Cara Kerja dan Software CNC Router: Dari Desain ke G-Code. Atau jika kamu sudah siap mulai merakit, langsung ke: Panduan Lengkap Merakit Mesin CNC Router Sendiri.

Ada pertanyaan soal komponen tertentu? Tulis di komentar atau gabung komunitas Telegram Urban Creator — kami siap membantu kamu memilih komponen yang paling sesuai dengan kebutuhan dan budget.
