Gantry CNC: Tulang Punggung Presisi Mesin

Gantry adalah struktur utama berbentuk portal yang membawa sistem sumbu X, carriage, sumbu Z, dan spindle pada mesin CNC.

Pada banyak desain CNC router, gantry bergerak sepanjang sumbu Y, sementara carriage X bergerak di sepanjang balok gantry tersebut.

Secara sederhana:

FRAME
  ↓
GANTRY bergerak di Y
  ↓
X CARRIAGE bergerak di X
  ↓
Z AXIS
  ↓
SPINDLE
  ↓
CUTTING TOOL

Karena hampir seluruh gaya cutting dari spindle diteruskan ke gantry, kualitas struktur gantry sangat menentukan:

• rigiditas mesin,
• kualitas permukaan cutting,
• akurasi,
• repeatability,
• kemampuan menggunakan DOC lebih besar,
• kemampuan menggunakan feed lebih tinggi,
• umur linear bearing,
• hingga kemungkinan munculnya chatter.

Banyak builder CNC pemula terlalu fokus pada:

• controller,
• motor stepper,
• driver,
• spindle,
• atau software.

Padahal controller yang sangat cepat sekalipun tidak dapat memperbaiki gantry yang terlalu lentur.

Jika struktur mekanis bergerak ketika tool menerima gaya cutting, controller tetap menganggap posisi motor sudah benar.

Artinya:

elektronik bisa presisi, tetapi ujung tool tetap bergeser secara mekanis.

Karena itu gantry bisa disebut sebagai salah satu tulang punggung presisi sebuah CNC router.

---

Apa yang Dimaksud dengan Gantry yang Rigid?

Gantry yang rigid bukan berarti gantry yang sama sekali tidak mengalami defleksi.

Semua material akan melentur ketika diberi beban.

Yang kita inginkan adalah:

defleksi sekecil mungkin pada beban cutting yang realistis.

Misalnya ujung spindle menerima gaya lateral.

Gaya tersebut diteruskan melalui:

ENDMILL
   ↓
SPINDLE
   ↓
SPINDLE MOUNT
   ↓
Z PLATE
   ↓
X CARRIAGE
   ↓
LINEAR BLOCK
   ↓
GANTRY
   ↓
SIDE PLATE
   ↓
Y CARRIAGE
   ↓
FRAME

Setiap bagian dapat mengalami:

• bending,
• twisting,
• backlash,
• atau elastic deformation.

Karena itu gantry yang kuat tidak hanya soal satu balok besar.

Seluruh jalur gaya harus dibuat rigid.

---

Kenapa Gantry Sangat Mempengaruhi Hasil Cutting?

Bayangkan tool sedang memotong kayu atau aluminium.

Tool mendapatkan gaya dari material.

Jika gantry terlalu lentur:

Posisi yang diperintahkan controller
            ↓
            ●

Posisi tool sebenarnya
              ●
              ↑
          gantry flex

Selisih tersebut dapat menghasilkan:

• ukuran part tidak presisi,
• dinding pocket tidak lurus,
• permukaan kasar,
• chatter,
• tool cepat aus,
• suara cutting keras.

Pada cutting ringan mungkin tidak terlihat.

Tetapi ketika DOC, feed, atau diameter tool dinaikkan, kelemahan struktur mulai muncul.

Inilah mengapa mesin yang terlihat sangat presisi saat jogging tanpa beban belum tentu menghasilkan cutting yang presisi.

---

Gantry Bukan Hanya Menahan Beban Vertikal

Kesalahan umum adalah menganggap gantry hanya menahan berat spindle.

Padahal selama cutting gantry menerima beberapa jenis gaya.

Gaya Vertikal

Disebabkan oleh:

• berat spindle,
• berat Z axis,
• gaya plunge,
• gravitasi.

Gaya Horizontal

Muncul ketika tool memotong material sepanjang X atau Y.

Torsion atau Puntiran

Ini sering menjadi masalah terbesar.

Spindle biasanya berada beberapa sentimeter di depan permukaan gantry.

Artinya gaya cutting bekerja melalui sebuah lever arm.

Secara sederhana:

GANTRY
│
│
│       Z AXIS
│          │
│          │
│          ● Tool
│
└──────────┼──── jarak lever arm

Semakin jauh tool dari gantry, semakin besar momen yang harus ditahan struktur.

Secara sederhana:

Momen = Gaya × Jarak

Jika cutting force 50 N dan tool berada 150 mm dari pusat struktur gantry:

M = 50 × 0,15

=

7,5 Nm

Karena itu memperpendek jarak spindle dari gantry sering memberikan peningkatan rigiditas yang sangat besar tanpa harus memperbesar seluruh mesin.

---

Span Gantry Sangat Menentukan

Semakin panjang gantry, semakin mudah balok mengalami defleksi.

Gantry sepanjang:

500 mm

jauh lebih mudah dibuat rigid dibanding:

1500 mm

meskipun menggunakan profil yang sama.

Ini sangat penting saat menentukan ukuran CNC.

Kesalahan yang sering terjadi adalah mengambil desain mesin 60 × 60 cm lalu sekadar memperpanjang profil menjadi 120 × 120 cm.

Secara visual memang menjadi lebih besar.

Tetapi secara struktural tidak lagi sama.

Balok yang cukup rigid pada bentang pendek dapat menjadi sangat fleksibel pada bentang panjang.

---

Tinggi Profil Sangat Penting

Untuk menahan bending, geometri penampang sangat penting.

Secara sederhana, moment of inertia balok meningkat sangat cepat ketika tinggi penampang ditambah.

Untuk bentuk persegi panjang:

I ∝ h³

Artinya tinggi balok mempunyai pengaruh sangat besar terhadap kekakuan.

Sebagai ilustrasi sederhana:

40 × 80 mm

akan jauh lebih kaku jika sisi:

80 mm

diposisikan sebagai tinggi vertikal dibanding jika profil diputar sehingga tingginya hanya 40 mm.

Karena itu orientasi profil sangat penting.

---

Kenapa 80 × 160 Bisa Jauh Lebih Kaku daripada 80 × 80?

Karena kekakuan bending sangat dipengaruhi oleh tinggi.

Misalnya sebuah gantry menggunakan balok setinggi:

80 mm

kemudian dinaikkan menjadi:

160 mm

Secara teori sederhana, peningkatan moment of inertia akibat tinggi bisa mendekati:

(160 ÷ 80)³
=
8 kali

Ini bukan berarti seluruh mesin otomatis menjadi 8 kali lebih rigid karena desain extrusion bukan balok solid dan sambungan ikut berpengaruh.

Tetapi prinsipnya tetap berlaku:

menambah tinggi struktural sering jauh lebih efektif dibanding hanya menambah ketebalan plate.

---

Material Gantry: Aluminium Extrusion atau Baja?

Dua material yang paling umum digunakan pada CNC DIY adalah:

aluminium extrusion

dan

steel.

Masing-masing mempunyai karakter berbeda.

---

Aluminium Extrusion

Profil aluminium seperti:

• V-Slot,
• T-Slot,
• 2040,
• 4040,
• 4080,
• 6060,
• 8080,
• 80160,

sangat populer pada CNC DIY.

Keunggulan terbesarnya adalah kemudahan fabrikasi.

---

Kelebihan Aluminium Extrusion

Mudah Dirakit

Tidak membutuhkan welding.

Koneksi dapat dibuat menggunakan:

• T-nut,
• bolt,
• angle bracket,
• joining plate,
• gusset.

Ini sangat cocok untuk builder yang hanya memiliki:

• bor,
• gerinda,
• circular saw,
• atau alat workshop sederhana.

---

Ringan

Density aluminium jauh lebih rendah dibanding baja.

Gantry yang ringan membuat:

• motor Y lebih mudah melakukan acceleration,
• inertia lebih rendah,
• mesin lebih responsif.

Ini penting terutama pada moving-gantry CNC.

---

Mudah Dimodifikasi

Slot pada extrusion memungkinkan:

• linear rail dipindahkan,
• bracket ditambahkan,
• drag chain dipasang,
• limit switch ditambah,
• desain diubah tanpa welding ulang.

Untuk mesin prototype, keuntungan ini sangat besar.

---

Tahan Korosi

Aluminium tidak mengalami karat seperti baja biasa.

Extrusion anodized juga mempunyai permukaan yang relatif tahan lama.

---

Kekurangan Aluminium Extrusion

Kelemahan utamanya adalah rigiditas per ukuran dan konstruksi sambungan.

Untuk bentang panjang, extrusion kecil dapat mengalami:

• bending,
• twisting,
• vibration.

Slot dan rongga internal juga membuat profil tidak sekuat balok solid dengan dimensi luar yang sama.

Karena itu tidak cukup hanya melihat angka:

40 × 80

Kita juga perlu melihat:

• ketebalan dinding,
• desain internal,
• berat profil per meter,
• kualitas alloy,
• orientasi,
• dan cara pemasangannya.

Dua extrusion 4080 dari pabrikan berbeda belum tentu mempunyai rigiditas yang sama.

---

Baja untuk Gantry CNC

Alternatifnya adalah menggunakan:

• rectangular hollow section,
• square hollow section,
• steel plate,
• structural steel lainnya.

Contoh:

100 × 50 × 4 mm

atau:

150 × 100 × 5 mm

tergantung ukuran mesin.

---

Kelebihan Gantry Baja

Baja mempunyai modulus elastisitas sekitar tiga kali aluminium.

Secara sederhana, untuk geometri yang sebanding, baja jauh lebih sulit melentur.

Karena itu baja menarik untuk:

• CNC besar,
• spindle berat,
• aluminium machining,
• penggunaan produksi,
• gantry dengan span panjang.

Baja juga relatif murah per kilogram dibanding extrusion aluminium industri.

---

Kekurangan Gantry Baja

Masalah terbesar adalah proses fabrikasi.

Welding menghasilkan panas yang dapat membuat baja:

• melengkung,
• twisting,
• kehilangan straightness.

Akibatnya memasang linear rail langsung pada permukaan hollow hasil welding tidak selalu mudah.

Untuk mesin presisi, sering diperlukan:

• machining,
• grinding,
• epoxy leveling,
• shim,
• atau mounting plate yang sudah diratakan.

Jadi:

baja lebih rigid, tetapi belum tentu lebih mudah dibuat presisi.

---

Berat Gantry Juga Mempunyai Konsekuensi

Gantry lebih berat tidak selalu lebih baik.

Pada moving-gantry machine, seluruh gantry harus dipercepat dan dihentikan terus-menerus.

Semakin berat gantry:

• torque motor yang diperlukan lebih besar,
• acceleration harus lebih rendah,
• ballscrew/belt menerima beban lebih tinggi,
• bearing menerima inertia lebih besar.

Karena itu desain terbaik bukan gantry paling berat.

Yang dicari adalah:

rasio stiffness terhadap massa yang baik.

---

Aluminium vs Baja: Mana yang Lebih Baik?

Tidak ada jawaban universal.

Untuk mesin:

• desktop,
• kayu,
• acrylic,
• PCB,
• pekerjaan ringan,

aluminium extrusion sangat masuk akal.

Untuk:

• mesin besar,
• spindle berat,
• aluminium secara rutin,
• cutting agresif,

baja atau aluminium extrusion ukuran besar biasanya lebih tepat.

Yang lebih penting adalah desain keseluruhannya.

Gantry aluminium yang dirancang dengan baik bisa jauh lebih rigid daripada gantry baja dengan sambungan buruk.

---

Ukuran Profil Gantry yang Masuk Akal

Sebagai panduan kasar untuk CNC router DIY:

Area kerja hingga sekitar 600 mm

Profil:

40 × 80 mm

bisa cukup untuk penggunaan ringan-menengah jika desain Z compact dan linear guidance baik.

---

Bentang sekitar 800–1000 mm

Mulai pertimbangkan:

80 × 80
80 × 120
80 × 160

atau struktur gabungan beberapa extrusion.

4080 tunggal mulai kurang menarik jika spindle dan Z axis cukup berat.

---

Bentang lebih dari 1000–1200 mm

Lebih aman menggunakan:

• profil aluminium besar,
• dua extrusion yang dijadikan satu struktur,
• steel box section,
• atau gantry plate/beam yang memang dirancang untuk bentang panjang.

Pada panjang ini, rigiditas torsional menjadi sangat penting.

---

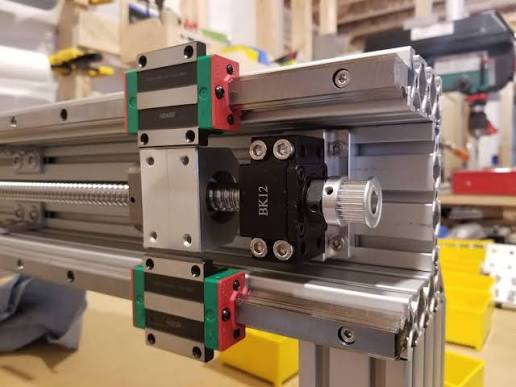

Menumpuk Dua Profil sebagai Gantry

Salah satu solusi ekonomis adalah menggabungkan dua profil.

Misalnya:

4080
+
4080

ditumpuk sehingga menjadi struktur sekitar:

80 × 160 mm

secara keseluruhan.

Contoh:

┌──────────────┐
│    4080      │
├──────────────┤
│    4080      │
└──────────────┘

Tinggi total ±160 mm

Ini dapat menghasilkan peningkatan rigiditas besar dibanding satu profil 4080.

Tetapi syaratnya kedua profil harus benar-benar bekerja sebagai satu struktur.

---

Jangan Hanya Mengandalkan Bracket di Ujung

Jika dua profil hanya ditempel lalu dibaut di ujungnya, masing-masing balok masih dapat bergeser relatif terhadap balok lainnya.

Lebih baik gunakan:

• joining plate panjang,
• baut pada banyak titik,
• plate belakang,
• gusset,
• atau bonding struktural sebagai tambahan.

Tujuannya membuat kedua profil berbagi beban.

---

Plate Belakang Bisa Sangat Membantu

Untuk gantry aluminium extrusion, memasang plate belakang dari:

• aluminium,
• baja,

dapat meningkatkan kekakuan torsional sekaligus mengikat dua extrusion menjadi satu struktur.

Contohnya:

TAMPAK BELAKANG

┌───────────────────────────┐
│          PLATE            │
│ ●    ●    ●    ●    ●    │
│                           │
│ ●    ●    ●    ●    ●    │
└───────────────────────────┘
        GANTRY BEAM

Gunakan pola baut yang tersebar, bukan hanya empat baut di sudut.

---

Epoxy pada Sambungan: Berguna, tetapi Bukan Pengganti Baut

Epoxy dapat digunakan sebagai:

• gap filler,
• bedding,
• bonding tambahan,
• membantu kontak permukaan.

Tetapi untuk gantry CNC, load utama sebaiknya tetap ditahan oleh:

• bolt,
• plate,
• mechanical joint.

Epoxy sebaiknya dianggap sebagai tambahan, bukan satu-satunya struktur.

---

Sistem Linear Guidance

Gantry yang sangat rigid tetap tidak akan menghasilkan hasil bagus jika sistem linear guidance-nya longgar.

Ada beberapa sistem yang umum.

---

V-Wheel pada V-Slot

V-wheel banyak digunakan pada CNC hobby.

Keuntungannya:

• murah,
• sederhana,
• mudah dirakit,
• komponen mudah didapat.

Tetapi ada beberapa kelemahan:

• wheel dapat aus,
• preload berubah,
• sensitif terhadap debu,
• rigiditas lebih rendah,
• membutuhkan penyetelan eccentric nut.

Untuk mesin:

• laser,
• router ringan,
• woodworking ringan,

V-wheel masih sangat usable.

---

MGN Linear Rail

MGN series awalnya banyak digunakan untuk aplikasi automation dengan beban relatif ringan.

Contoh:

• MGN12,
• MGN15.

Keunggulannya:

• compact,
• ringan,
• gerakan halus.

Untuk CNC kecil, MGN15 bisa bekerja dengan baik.

Tetapi untuk gantry besar dan spindle berat, rail tipe HGR biasanya lebih menarik.

---

HGR Linear Rail

HGR series mempunyai struktur lebih besar dan kemampuan menerima moment load lebih tinggi.

Contoh:

• HGR15,
• HGR20,
• HGR25.

Untuk CNC router DIY serius, HGR15 atau HGR20 sering menjadi pilihan yang sangat baik.

HGR20 bukan otomatis lebih presisi daripada HGR15.

Keuntungannya lebih banyak pada:

• load capacity,
• stiffness,
• ukuran block,
• kemampuan menahan moment.

---

Satu Rail atau Dua Rail pada Gantry?

Jika memungkinkan, gunakan dua rail yang dipisahkan secara vertikal.

Contoh:

┌───────────────────────────┐
│ ===== HGR15 RAIL ======== │
│                           │
│                           │
│ ===== HGR15 RAIL ======== │
└───────────────────────────┘

Jarak antarrail membantu menahan momen dari spindle.

Secara umum:

semakin besar jarak antarrail, semakin baik kemampuan carriage menahan pitching moment, selama struktur gantry cukup rigid.

---

Posisi Linear Rail Sangat Penting

Rail bisa dipasang:

• di atas gantry,
• di depan gantry,
• kombinasi depan dan atas.

Untuk CNC router, dua rail pada muka depan gantry sering memberikan packaging yang baik.

Contohnya:

GANTRY FRONT

================  Rail atas

      X plate

================  Rail bawah

Dengan rail yang berjauhan, carriage mempunyai basis penahan momen yang lebih besar.

---

Jarak Antar Linear Block Juga Penting

Bukan hanya jarak antarrail.

Pada satu rail, dua block yang dipasang lebih berjauhan juga memberikan kemampuan lebih baik menahan yaw moment.

Misalnya:

[BLOCK]                [BLOCK]
==============================
            RAIL

lebih stabil terhadap rotation dibanding:

[BLOCK][BLOCK]
==============================

selama desain carriage memungkinkan.

---

Z Axis Sebaiknya Sedekat Mungkin dengan Gantry

Setiap tambahan jarak antara tool dan gantry menambah lever arm.

Desain yang terlalu menonjol:

GANTRY
│
│
└────────────── Z
               │
               │
               ● TOOL

akan lebih mudah flex dibanding desain compact:

GANTRY
│
│   Z
│   │
│   ● TOOL

Karena itu saat merancang CNC:

jangan hanya mengejar Z travel besar.

Z travel yang terlalu besar sering dibayar dengan penurunan rigiditas.

---

Tinggi Clearance Gantry: Jangan Terlalu Tinggi

Builder pemula sering berpikir:

“Kalau gantry dibuat tinggi, nanti bisa memotong material tebal.”

Benar, tetapi ada konsekuensi.

Semakin tinggi gantry:

• side plate makin panjang,
• spindle semakin jauh dari Y rail,
• lever arm membesar,
• gantry lebih mudah rocking.

Jadi clearance harus sesuai kebutuhan nyata.

Untuk woodworking umum dengan material:

18–25 mm

clearance sekitar:

80–120 mm

sering sudah cukup, tergantung fixture dan panjang tool.

Jika kamu tidak pernah memotong material 150 mm, tidak ada keuntungan membuat clearance 200 mm.

---

Z Travel dan Gantry Clearance Itu Berbeda

Ini juga sering salah dipahami.

Misalnya clearance gantry:

120 mm

bukan berarti Z travel harus:

120 mm

Z axis bisa mempunyai stroke tertentu yang dirancang agar spindle tetap compact terhadap gantry.

Yang penting adalah kombinasi:

• spoilboard,
• material thickness,
• tool length,
• spindle position,
• clearance,
• Z travel.

---

Gantry Side Plate Sangat Penting

Balok gantry boleh sangat rigid, tetapi jika side plate terlalu fleksibel maka seluruh struktur masih dapat bergerak.

Side plate menerima:

• berat gantry,
• acceleration force,
• cutting moment,
• spindle load.

Material yang umum:

• aluminium plate,
• steel plate,
• HDPE,
• POM,
• plywood engineering.

Untuk mesin ringan, engineering plastic masih dapat digunakan pada bagian tertentu.

Tetapi untuk side plate panjang atau mesin besar, aluminium atau baja lebih aman.

---

HDPE Bisa Digunakan, tetapi Pahami Batasnya

HDPE cukup menarik untuk CNC hobby karena:

• mudah dimachining,
• murah,
• tidak karat,
• cukup kuat untuk plate kecil.

Tetapi modulus elastisitasnya jauh lebih rendah daripada aluminium atau baja.

HDPE juga mempunyai sifat creep.

Artinya ketika diberi beban dalam waktu lama, bentuknya dapat berubah perlahan.

Karena itu HDPE lebih cocok untuk:

• plate pendek,
• bracket,
• carriage kecil,
• komponen non-span panjang.

Untuk bagian struktural panjang seperti gantry beam atau plate lebih dari sekitar 600–800 mm, aluminium atau baja biasanya lebih aman.

---

Jangan Lupakan Sambungan Gantry ke Y Carriage

Salah satu titik kritis adalah:

GANTRY BEAM
     ↓
SIDE PLATE
     ↓
Y LINEAR BLOCK

Jika sambungannya hanya menggunakan bracket kecil, gantry dapat rocking.

Gunakan:

• bolt pattern lebar,
• plate yang cukup tebal,
• gusset,
• kontak permukaan besar.

Konsep dasarnya:

semakin luas jarak antar titik penahan, semakin baik kemampuan struktur menahan momen.

---

Gantry Ringan vs Gantry Berat

Untuk moving gantry CNC ada trade-off penting.

Gantry ringan:

Kelebihan:

• acceleration tinggi,
• motor lebih kecil,
• lebih responsif.

Kekurangan:

• bisa kurang rigid.

Gantry berat:

Kelebihan:

• potensial lebih rigid,
• lebih stabil terhadap vibration.

Kekurangan:

• inertia tinggi,
• motor lebih besar,
• acceleration lebih rendah.

Desain yang baik mencari:

gantry seringan mungkin tetapi serigid yang dibutuhkan.

Bukan sekadar membuatnya seberat mungkin.

---

Spindle Juga Menentukan Desain Gantry

Spindle 300 W dan spindle 2,2 kW memberikan kebutuhan struktur yang sangat berbeda.

Router kecil mungkin mempunyai berat:

1–2 kg

Sedangkan spindle besar dengan mount dan Z axis dapat menghasilkan moving mass beberapa kilogram lebih berat.

Semakin berat spindle:

• Z plate harus lebih rigid,
• linear rail harus lebih kuat,
• gantry menerima moment lebih besar,
• Y axis membutuhkan torque lebih tinggi.

Jadi ukuran spindle sebaiknya ditentukan sejak tahap desain awal.

---

Gantry untuk Cutting Kayu

Untuk:

• plywood,
• MDF,
• solid wood,
• acrylic,

rigiditas yang diperlukan tidak seberat metal machining.

Contoh konfigurasi yang masuk akal untuk CNC DIY ukuran sedang:

Gantry : 4080 / 8080 / 80160
Rail   : HGR15
Spindle: 500–1500 W

Ukuran sebenarnya harus disesuaikan dengan span.

---

Gantry untuk Aluminium

Aluminium jauh lebih menuntut rigiditas.

Cutting force dan tendency chatter lebih tinggi.

Untuk mesin yang rutin memotong aluminium, prioritaskan:

• gantry lebih tinggi,
• Z axis pendek,
• linear rail HGR,
• spindle mount rigid,
• ballscrew,
• frame yang kuat.

Pada mesin besar, profil seperti:

80 × 160

atau struktur steel dapat lebih masuk akal dibanding satu extrusion 4080.

---

Jangan Menilai Gantry dari Dimensi Luar Saja

Misalnya dua profil sama-sama:

80 × 80 mm

tetapi satu mempunyai:

• dinding tebal,
• internal rib banyak,

sementara yang lain sangat ringan.

Rigiditasnya bisa berbeda.

Karena itu jika membeli extrusion, perhatikan:

• berat per meter,
• thickness,
• drawing cross section.

Biasanya profil yang lebih berat dengan geometri internal baik mempunyai performa struktural lebih bagus.

---

Cara Sederhana Menguji Defleksi Gantry

Builder DIY dapat melakukan test sederhana.

1. Posisikan carriage di tengah gantry.
2. Pasang dial indicator.
3. Berikan beban terukur pada spindle/carriage.
4. Catat defleksi.
5. Lepaskan beban.
6. Lihat apakah posisi kembali.

Contoh:

Beban 10 kg
Defleksi = 0,10 mm

Kemudian bandingkan setelah modifikasi gantry.

Misalnya setelah menambah plate belakang:

Beban 10 kg
Defleksi = 0,04 mm

Ini memberikan data yang jauh lebih berguna dibanding sekadar merasa:

“Sepertinya sekarang lebih kuat.”

---

Uji Tidak Hanya di Tengah

Defleksi sebaiknya diuji pada:

• tengah gantry,
• dekat sisi kiri,
• dekat sisi kanan.

Tengah biasanya menghasilkan bending terbesar.

Tetapi dekat ujung dapat menunjukkan kelemahan sambungan side plate.

---

Torsional Test Juga Penting

Selain menekan spindle secara vertikal, coba berikan gaya:

• ke depan,
• ke belakang,
• ke kiri,
• ke kanan.

Perhatikan defleksi ujung tool.

Karena cutting sebenarnya memberikan gaya multidirectional.

Gantry yang sangat kuat menahan bending vertikal bisa saja lemah terhadap twisting.

---

Kesalahan Umum Saat Mendesain Gantry

1. Profil Terlalu Kecil untuk Span

4080 yang bagus pada panjang 500 mm belum tentu bagus pada 1400 mm.

---

2. Z Axis Terlalu Jauh ke Depan

Membuat lever arm besar dan meningkatkan defleksi.

---

3. Gantry Terlalu Tinggi

Clearance besar memang menarik, tetapi side plate panjang meningkatkan fleksibilitas.

---

4. Linear Rail Terlalu Berdekatan

Basis carriage menjadi sempit sehingga kurang kuat menahan moment.

---

5. Side Plate Terlalu Tipis

Beam rigid tetapi seluruh gantry tetap rocking.

---

6. Dua Profil Tidak Diikat Menjadi Satu

Menumpuk extrusion tidak otomatis menjadikannya composite beam.

Sambungan harus cukup rigid.

---

7. Mengejar Z Travel Berlebihan

Untuk CNC router, rigiditas sering lebih penting daripada travel Z besar yang jarang digunakan.

---

Rekomendasi Praktis untuk Builder CNC Indonesia

Untuk mesin CNC DIY yang digunakan terutama untuk:

• plywood,
• MDF,
• acrylic,
• kayu solid,

beberapa konfigurasi berikut dapat dijadikan titik awal.

Mesin kecil hingga sekitar 600 × 600 mm

Gantry : 4080
Rail   : HGR15 / MGN15

Dengan spindle ringan, desain ini sudah dapat menghasilkan mesin yang sangat usable.

---

Mesin sekitar 800 × 1000 mm

Pertimbangkan:

8080
atau
2 × 4080

Lebih bagus lagi jika kedua profil diikat menjadi struktur yang rigid.

Gunakan:

HGR15

atau HGR20 jika desain dan budget memungkinkan.

---

Mesin sekitar 1200 mm atau lebih

Untuk span panjang, saya lebih menyukai:

80 × 160 mm class

atau:

2 × 4080 stacked
+ joining plate

dibanding satu 4080.

Alternatif lain:

• industrial extrusion,
• steel box beam.

Untuk woodworking serius, HGR15 masih sangat capable jika dipasang dengan benar.

Untuk spindle lebih berat dan aluminium rutin, HGR20 menjadi pilihan menarik.

---

Tidak Selalu Perlu HGR20

Ada kecenderungan berpikir:

HGR20 > HGR15

berarti mesin otomatis lebih bagus.

Tidak selalu.

Pada CNC hobby-menengah, HGR15 sudah mempunyai kapasitas yang sangat besar dibanding beban aktualnya.

Sering kali masalah rigiditas justru berasal dari:

• gantry beam,
• plate,
• spindle overhang,
• frame,

bukan dari rail HGR15.

Jadi sebelum menaikkan HGR15 menjadi HGR20, lihat dulu struktur keseluruhan.

---

Prioritas Upgrade Gantry

Jika budget terbatas, urutan upgrade yang biasanya lebih efektif adalah:

1. Kurangi spindle overhang
2. Perbesar tinggi gantry beam
3. Perkuat sambungan gantry
4. Perlebar jarak linear rail
5. Perkuat side plate
6. Baru pertimbangkan rail lebih besar

Karena rail besar yang ditempel pada beam lentur tetap menghasilkan mesin lentur.

---

Prinsip Dasar Desain Gantry CNC

Saat merancang gantry, ingat beberapa prinsip berikut.

Pendek lebih rigid daripada panjang.

Tinggi struktur sangat berpengaruh terhadap bending stiffness.

Jarak tool dari gantry harus dibuat sekecil mungkin.

Linear rail yang berjauhan lebih baik menahan momen.

Sambungan sama pentingnya dengan material.

Rigiditas harus dilihat sebagai satu sistem, bukan satu komponen.

Dan yang paling penting:

jangan membuat mesin lebih besar daripada kebutuhan hanya karena terlihat lebih hebat.

Semakin besar area kerja, semakin besar tantangan rigiditasnya.

---

Kesimpulan

Gantry adalah salah satu komponen paling menentukan performa mekanis sebuah CNC router.

Controller menentukan di mana motor seharusnya berada.

Stepper menggerakkan axis.

Tetapi gantry menentukan apakah ujung tool benar-benar tetap berada di posisi tersebut ketika menerima gaya cutting.

Karena itu desain gantry harus mempertimbangkan:

Material
↓
Span
↓
Tinggi penampang
↓
Linear rail
↓
Jarak antarrail
↓
Side plate
↓
Z overhang
↓
Spindle
↓
Sambungan

Untuk mesin CNC hobby dan woodworking, aluminium extrusion masih merupakan pilihan yang sangat baik karena ringan, modular, dan mudah dirakit.

Tetapi semakin panjang span dan semakin berat pekerjaan, ukuran profil harus ikut meningkat.

Untuk mesin sekitar 1 meter atau lebih, jangan hanya berpikir:

“Aluminium atau baja?”

Pertanyaan yang lebih tepat adalah:

“Seberapa rigid struktur ini terhadap bending dan torsion pada panjang gantry yang saya gunakan?”

Karena pada akhirnya, bukan bahan yang terlihat paling kuat yang membuat CNC presisi.

Yang membuat CNC presisi adalah seluruh struktur yang mampu menjaga ujung tool tetap berada di tempat yang seharusnya ketika proses cutting benar-benar terjadi.
